隨著智能樓宇數量的增多，樓宇自控系統的市場需求量越來越大，很多人對于系統的設計方案很感興趣。今天三水智能化工程有限公司就滿足一下大家的胃口，為大家簡單介紹一下樓宇自控系統設計方案。

一、樓宇自控系統方案

1.弱電綜合管路系統。需要結合相關的規范，綜合考慮智能樓宇周邊的環境、氣候等參數，對樓內線槽、橋架采用的材料的材質和規格提出具體選型建議。一般要求豎井內根據系統分類，為網絡系統、自控系統、監控系統等安裝3～4組線槽；樓層水平線路安裝兩組到三組線槽；樓層內到信息點的配管，如果是預留預埋的，可以使用PVC線管，吊項內的配管采用扣壓式金屬穿線管；部分明配管一般使用熱鍍鋅鋼管。

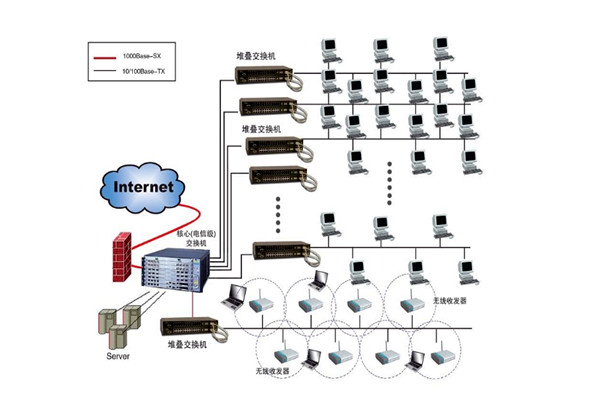

2.布線系統設計。智能樓宇的布線系統設計不應僅局限于一般的計算機網絡系統、電話通信系統兩方面使用的綜合布線系統，在設計規劃時要統籌考慮，尤其是要與前述的弱電線路系統綜合設計相結合。由于計算機網絡系統、電話網絡系統以及和其他系統的布線各自從物理上分開，因此，從使用上主要應包括以下幾部分：樓宇管理計算機網絡系統的布線、電話通信系統的布線和其他弱電系統的布線等。

3.防雷接地系統設計。綜合防雷接地主要包括三個層面：大樓的防雷與接觸、機房接地以及室外設備、線路防雷接地。這三個層面都需將接地地點、結構、做法在圖紙和表格中表示清楚，以便在土建施工時可以預埋，包括網絡機房、消防和安防值班室、衛星接收系統、室外設備、進樓管道線纜的防雷接地點和接地網。

二、樓宇自控系統設計時的協調問題

主要分為兩個方面：一是對外部協調，主要是與主設計院其他各個專業的協調，需要確認的內容有是否在被控的風機、水泵二次回路中設手動自動轉換開關，實現樓宇自控對有關機電設備的監控；對房間的最終分布及房間功能，弱電機房的荷載要求等。

二是對內部協調，主要是與樓宇自控系統其他各個子系統的協調：消防系統消防泵、排煙風機的與樓控系統監視的硬接口；對智能變配電系統接口，對智能照明系統的接口等。

綜上所述，樓宇自控系統的設計方案大致就是如此，同時，在進行系統設計時需要注意上述的一些協調問題。
